自來水流量計接線圖
發布時間：2021-09-02 06:52:59??點擊次數：2538次
3.5 數字通訊接口及接線
RS-232C 接口：按 IEEE RS-232C 接口標準設計，標配為非電氣隔離方式，可選光電隔離型接口。可支持 MODBUS 協議 RTU 格式。
RS-485 接口：按 IEEE RS-485 接口標準設計，標配為非電氣隔離方式，可選光電隔離型接口?？芍С?MODBUS 協議 RTU 格式和 PROFIBUS-DP 通訊方式。

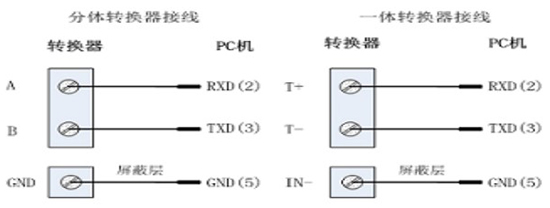

3.5.1 RS232 接線，如下圖所示：
3.5.2 RS485 接線
3.5.2.1 非電氣隔離方式接線

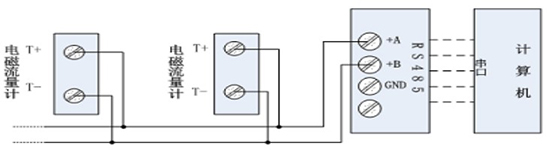

一體轉換器接線（非電氣隔離方式）

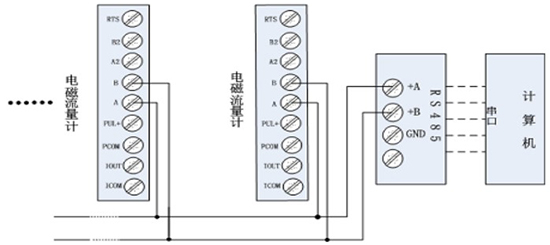

分體轉換器接線（非電氣隔離方式）
3.5.2.2 帶光電隔離方式接線（包括 MODBUS 和 PROFIBUS-DP 通訊）

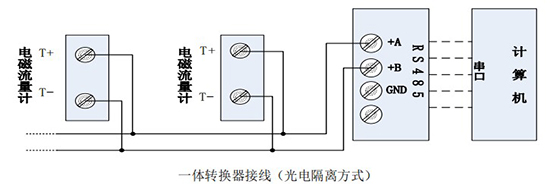

一體轉換器接線（光電隔離方式）

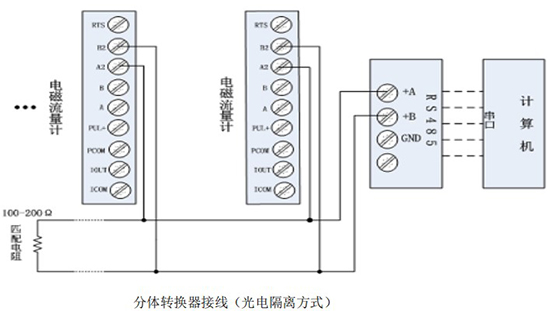

分體轉換器接線（光電隔離方式）

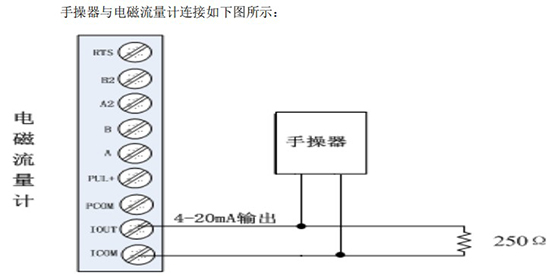

3.5.3 HART 通訊手操器與自來水流量計的連接
手操器與自來水流量計連接如下圖所示：
說明：
1）手操器并聯在自來水流量計電流輸出的負載兩端沒有*性；
2）回路中的電阻應大于 200Ω ，小于 500Ω ；
3）手操器不能串入電流回路。
注意：自來水流量計用手操器設置參數，通訊地址為非 0 值，波特率為 14400。若儀表通訊方式、地址及波特率設置不正確，手操器將不能設置參數！
