安裝選點

選擇一段總是充滿液體的管道，如豎直向上流動的管道或水平方向流動的管道。確保測量點管道表面溫度在換能器溫度范圍內。

仔細了解管道的內部狀況。如果可能，選擇管道內部沒有過度腐蝕或結垢的部分。

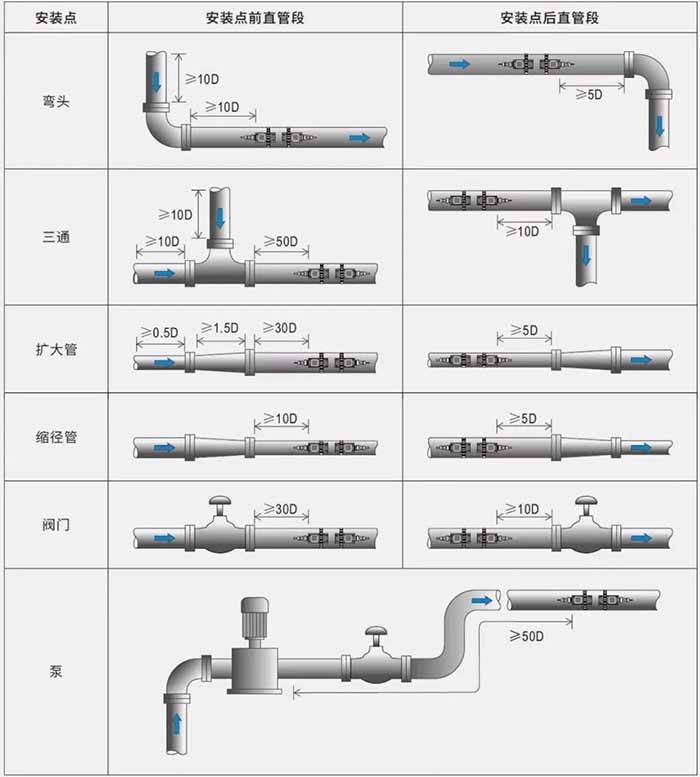

下圖顯示了可接受的測量站點選擇示例：

外夾超聲波污水流量計安裝方法：

外夾式傳感器的安裝方式有四種。分別是V法、Z法、N法和W法(詳見安裝示意圖)。

一般情況下，安裝管徑在DN15-200mm范圍內可優先選用V法，在V法測不到信號或信號質量差時可選用Z法，管徑在DN200mm以上或測量鑄鐵管時應優先選用Z法。N法和W法是較少使用的方法，適合DN50mm以下的細管道安裝。

V法安裝：

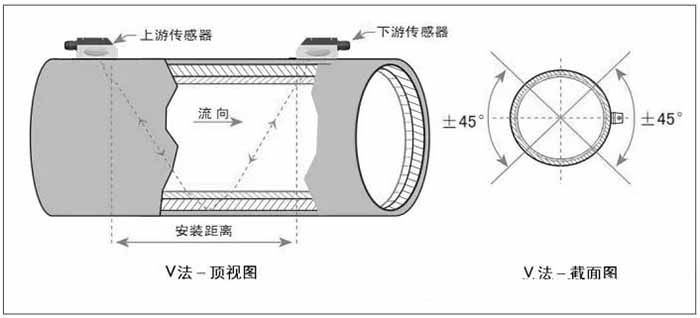

一般情況下，V法是比較標準的安裝方法，使用方便，測量準確，安裝時兩傳感器水平對齊，其中心線與管道軸線水平即可，可測管徑范圍為DN15mm-DN400mm。

Ｚ法安裝：

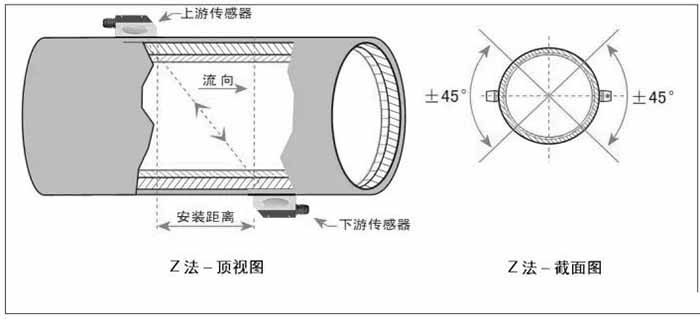

Ｚ法（*常用的方法）當管道很粗或由于液體中存在懸浮物、管內壁結垢太厚或襯里太厚等原因，造成V法安裝信號弱，機器不能正常工作時，就需要選用Z法安裝。Z法的特點是超聲波在管道中直接傳輸，沒有反射（稱為單聲程），信號衰耗小。

Z法可測管徑范圍為100mm至6000mm?，F(xiàn)場實際安裝時，建議200mm以上的管道都要選用Z 法（這樣測得的信號*大）。

N法安裝：

Ｎ法（不常用的方法）N法的特點是通過延長超聲波傳輸距離來提高測量精度。使用N法安裝時，超聲波束在管道中反射兩次穿過流體三次（稱為三聲程），適于測量小管徑管道。

W法安裝：

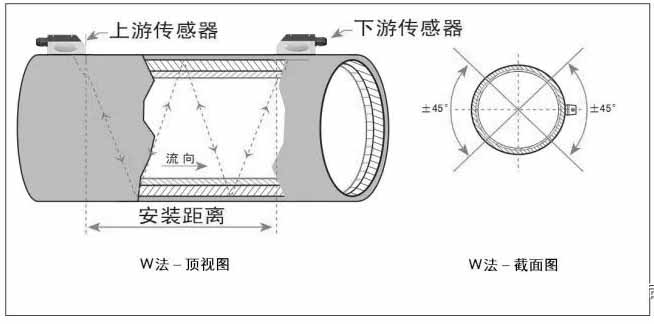

Ｗ法（*不常用的方法）同N法一樣，W法也通過延長超聲波傳輸距離的辦法來提高小管徑測量精度。W法適于測量50mm以下的小管。使用W法安裝時，超聲波束在管內反射三次，穿過流體四次（稱為四聲程）。

安裝注意事項：

安裝注意事項安裝時必須把欲安裝傳感器的管道區域清理干凈，使之露出金屬的原有光澤；

超聲波信號電纜的屏蔽線可懸空不接，不要與正、負*（紅、藍線）短路；

傳感器接好后必須用密封膠（耦合劑）注滿，以防進水；

傳感器注滿密封膠蓋好蓋后，必須將傳感器屏蔽線攬進線孔擰好鎖緊，以防進水；

捆綁傳感器時應將夾具（不銹鋼帶）固定在傳感器的中心部分，使之受力均勻，不易滑動；傳感器與管道的接觸部分四周要涂滿足夠的耦合劑，以防空氣、沙塵或銹跡進入，影響超聲波信號傳輸。
